引言
无论是行业巡检、安防监控还是测绘作业，大疆机场3作为高效的无人机自动化作业枢纽，其布设安装的规范性直接影响后续运行效率与安全性。本文结合官方技术手册，为你详解大疆机场3从选址勘察到调试运行的全流程要点，助你高效完成部署。
一、核心参数速览
了解你的“空中基站”

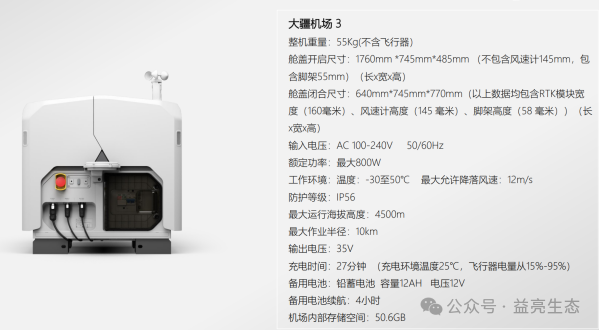

01尺寸与重量
闭合状态640mm×745mm×770mm（含配件），整机重55kg（不含飞行器），需预留足够安装空间。
02环境适应力
工作温度-30℃至50℃，防护等级IP56，最大抗风12m/s，可在海拔4500m内稳定运行。
03电力与续航
输入电压AC 100-240V，最大功耗800W；备用电池12V/12AH，续航4小时，应对突发断电。

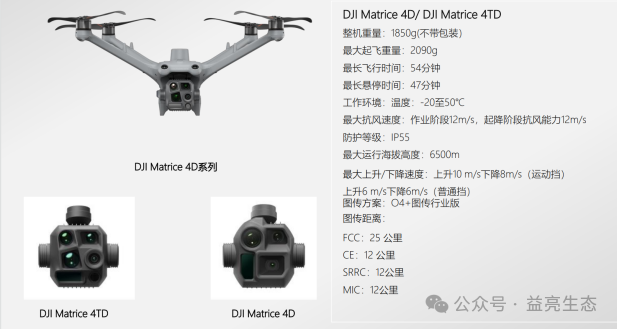

04飞行器兼容
适配Matrice 4D/4TD，支持54分钟最长飞行时间，图传距离最远25公里（FCC标准），作业半径10公里。
二、选址勘察：打好部署“地基”
选址是安装的第一步，直接决定设备稳定性与作业效果，需重点关注以下维度：
（1）空间与地形：
*安装点海拔≤4500m，避开地面沉降、泥石流等灾害区域。
*周围5米内无白色矩形、三角形等类似停机坪的标识，避免飞行器降落误判。
*远离强电磁干扰源（如雷达站、高压铁塔）200米以上，远离铁矿、大型钢结构，防止指南针干扰。
*周边15°视场角范围内无影响图传通信的高大建筑或构筑物。
（2）气候条件：
*历史气温需在-30℃至50℃范围内，低于-20℃时飞行器暂停作业。
*起降区域阵风≤12m/s，避免风沙大、雷雨频发区域。
（3）安全距离：
*远离加油站、危化品仓库等危险源，避开化工厂、化粪池下风处，防止设备腐蚀。
*楼顶安装时，距离楼面边缘≥5m，承重≥100kg/㎡，且非危险建筑。
*周边设置一定距离的管控区或标识，禁止人员近距离接触设备。
卫星信号检测
02

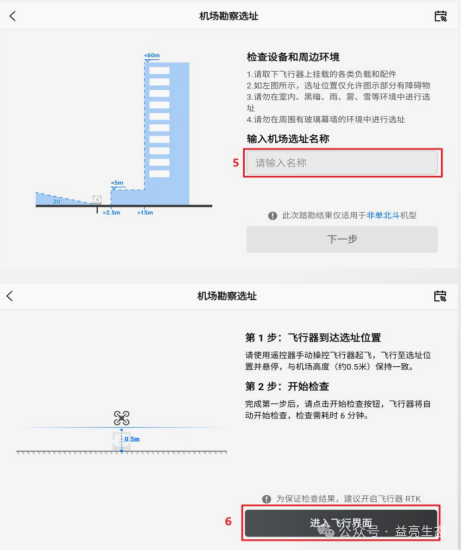

*使用Matrice 4D/4TD飞行器配合DJI Pilot 2 App完成信号勘察；

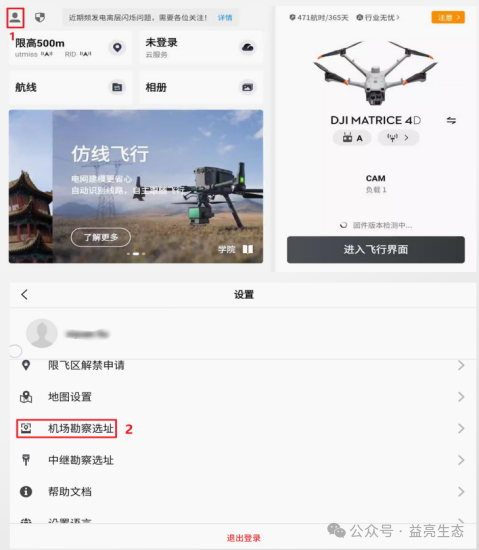

*飞行器与遥控器对频后，进入“机场勘察选址”功能，更新星历（需联网）。

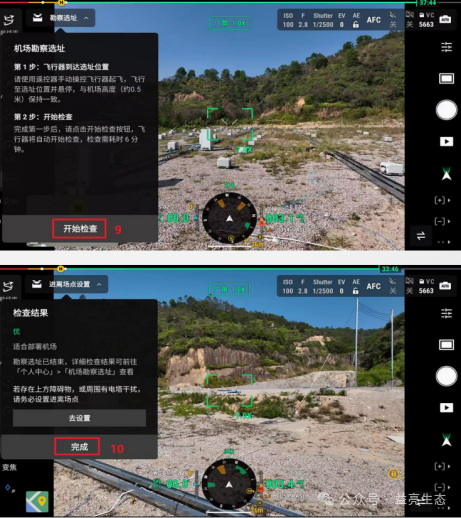

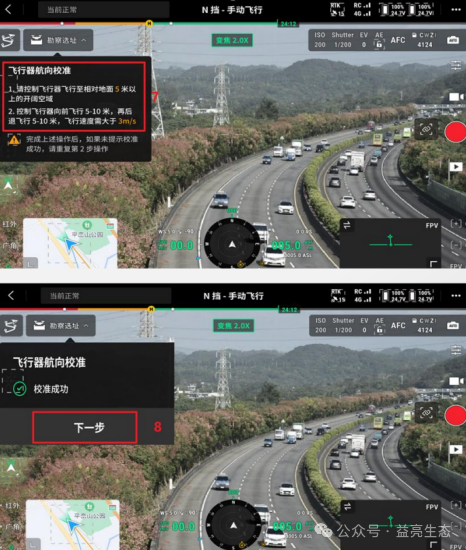

*检查前飞行器将自动检测是否需要航向校准，若需要校准，则需根据APP提示，完成校准，操控飞行器悬停于选址点0.5m高度（与机场高度一致），自动检测6分钟。

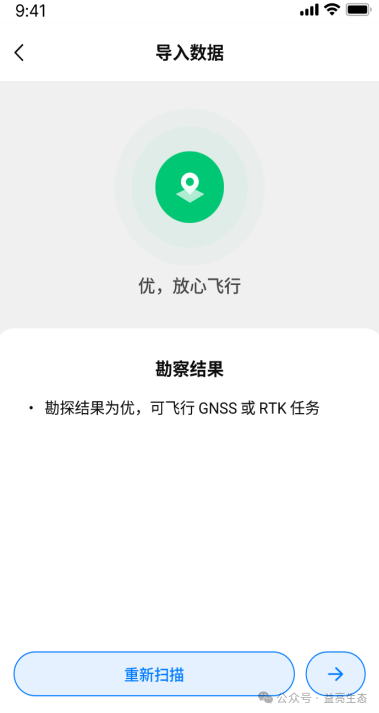

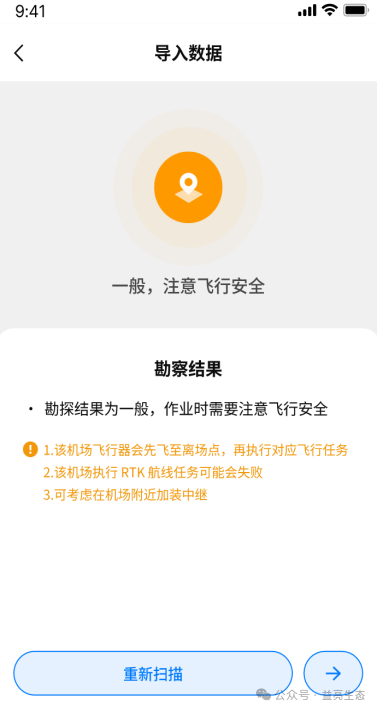

*结果分为“优”“一般”“差”：“优”可以直接部署，“差”则需要更换位置，“一般”
需设置进离场航线，建议部署中继，且机场与勘察点偏差≤20米。
*进离场航线设置需操控飞行器飞至附近空旷点位，保证点位至部署点之间无障碍物，进行进离场航线试飞。
三、基础施工：
稳固设备“落脚点”
根据安装场地条件，选择合适的固定方案，确保设备长期稳定：

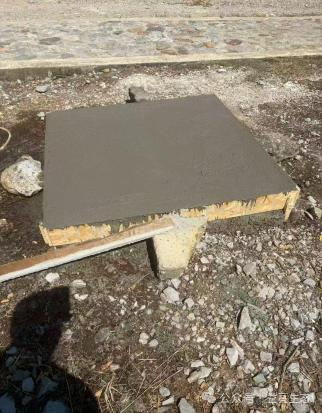

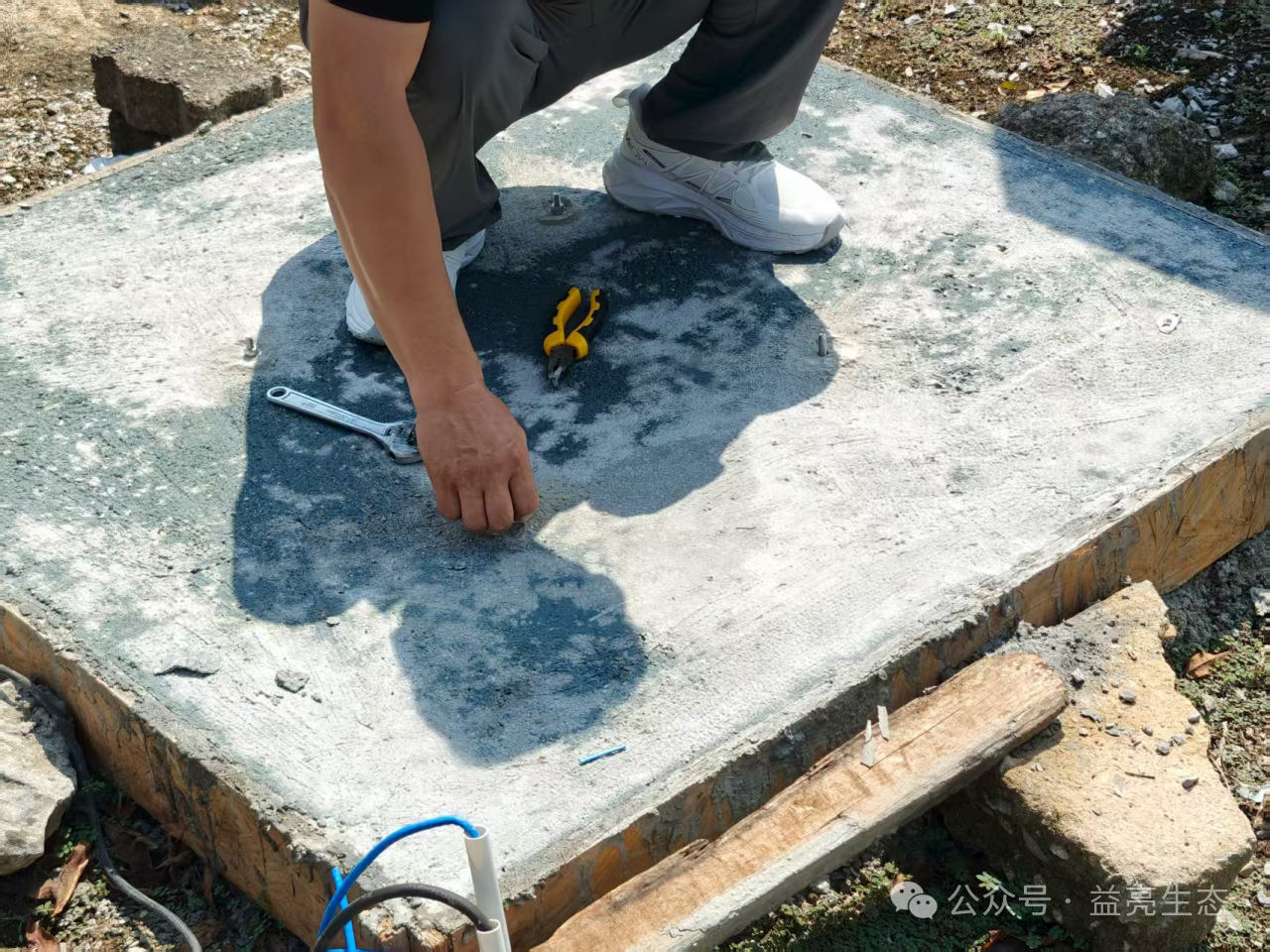

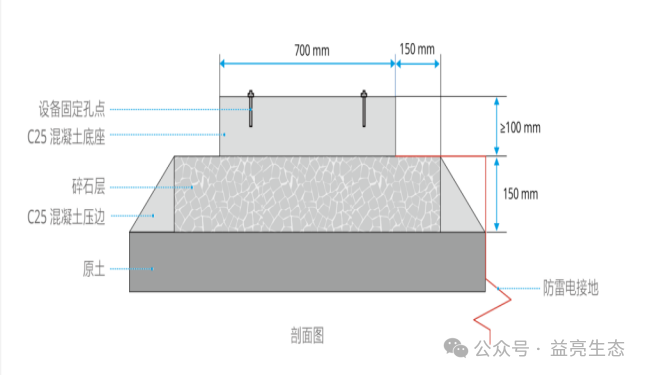

01混凝土底座（推荐非硬化地面）
*尺寸：700mm×700mm×100mm（露出地面高度≥100mm，高于历史最高水位100mm以上）。
*材质：C25混凝土，内配单层双向钢筋网（φ4@150mm），保护层＞25mm。
*细节：预留4个M8固定孔，预埋防雷接地装置（镀锌扁钢50mm×5mm，埋深≥1.6m），养护7天。
02、防雷与接地

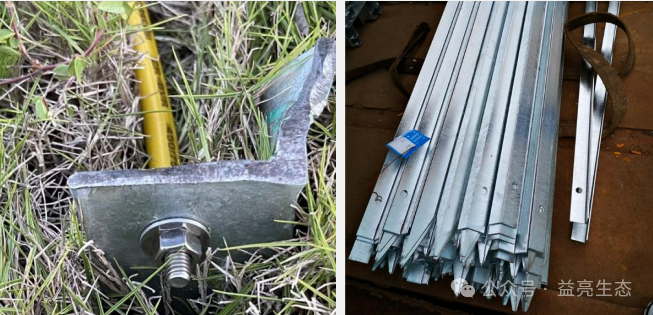

接地装置是防雷装置的重要组成部分，其作用是向大地泄放雷电流。使用接地电阻仪进行接地电阻测量，机场要求接地电阻需小于10 Ω。一旦接地装置与机场安装位置距离大于1 m，需使用40 mm×4 mm 扁钢将接地体引至机场附近1 m 内。如无现成的接地装置，需制作并安装接地体。
四、设备安装：
精准连接，安全第一
开箱与配件检查
01

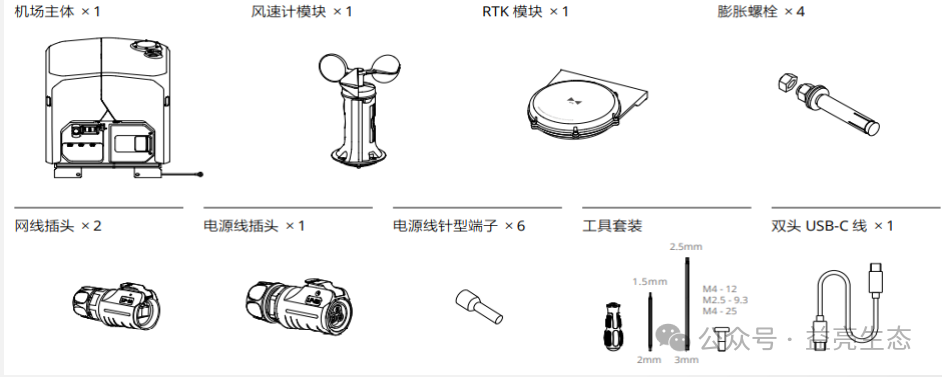

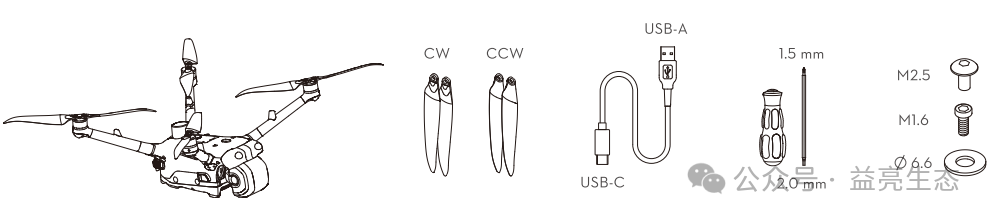

拆除包装时避免尖锐工具划伤设备，核对清单：机场主体、风速计、RTK模块、膨胀螺栓等配件是否齐全。手动开启舱盖，短按再长按对频按键启动蓄电池，按住开启按键打开舱盖，注意避免按压舱盖或放置重物。

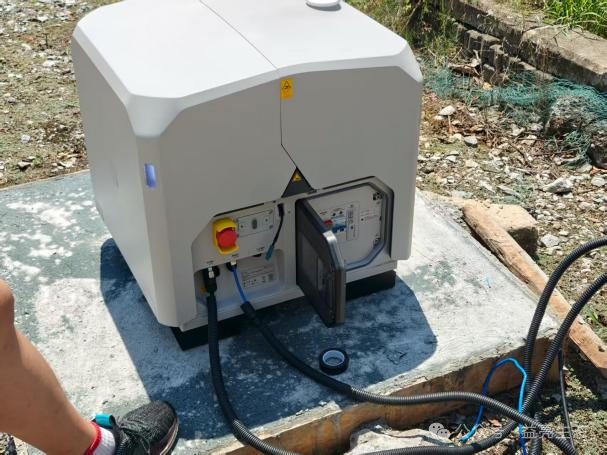

固定与接线
02
（1）机械固定：

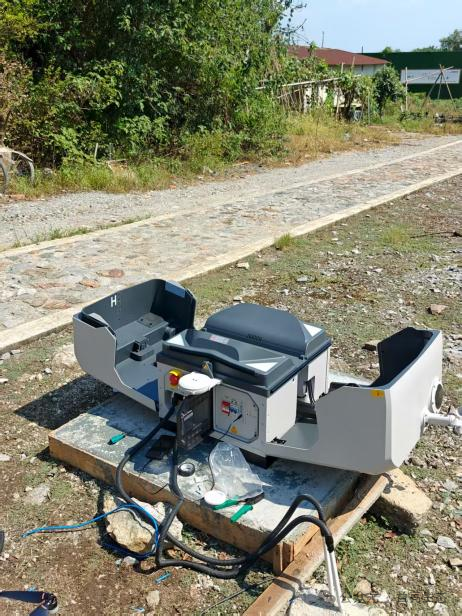

*混凝土底座：用膨胀螺栓穿过机场地脚，紧固于预留孔位，确保倾斜度＜3。
（2）电气连接（需持低压电工证操作）：
*电源线：根据距离选择线径（＜100m用1.5mm²，100-200m用4mm²，＞200m用6mm²），按“火线L-棕色、零线N-蓝色、地线PE-黄绿”顺序接线，做好防水密封。
*网线：使用六类双绞线，按T568B线序制作水晶头，距离＞80米时需光纤传输，机房端加装浪涌保护器。
*接地线：用M8螺丝将机场接地线与接地体连接，确保接触可靠。
（3）配件安装
*风速计与RTK模块：对准接口拧紧固定螺丝，注意线缆梳理，避免挤压。
*增强图传模块（可选）：安装SIM卡或启用eSIM，连接天线后固定于模块仓，确保指示灯显示绿灯。
五、配置与调试：
让设备“动起来”
01基础配置（通过大疆行业APP）

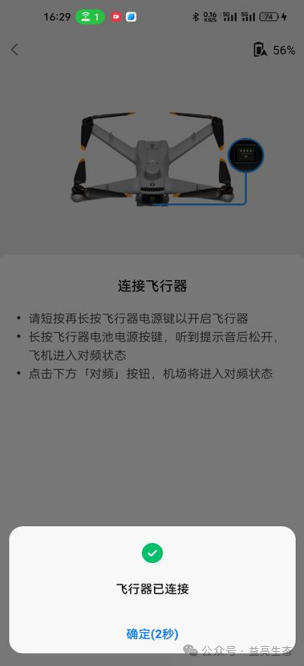

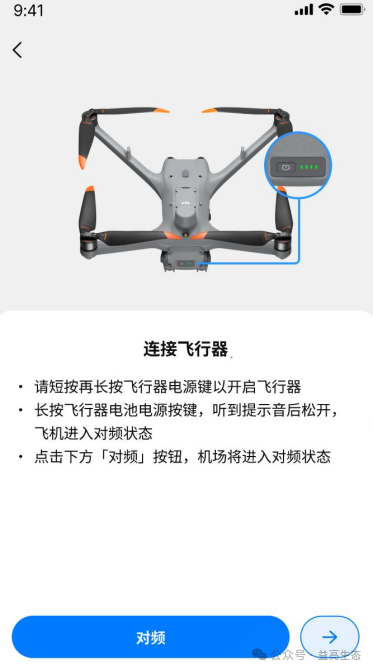

*机场与飞行器对频：用双头USB-C线连接手机与机场，选择部署模式（固定/移动），长按飞行器电源键5秒，APP点击“对频”，确保对频成功后飞行器可充电。

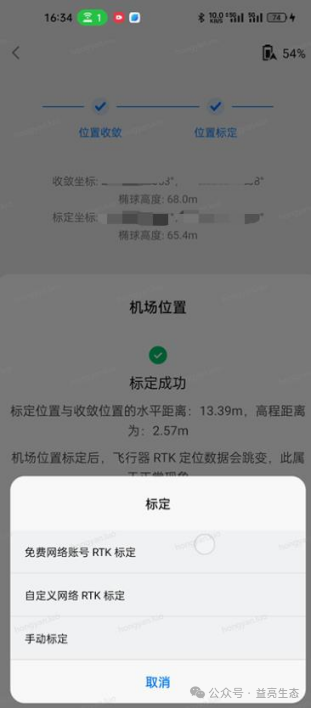

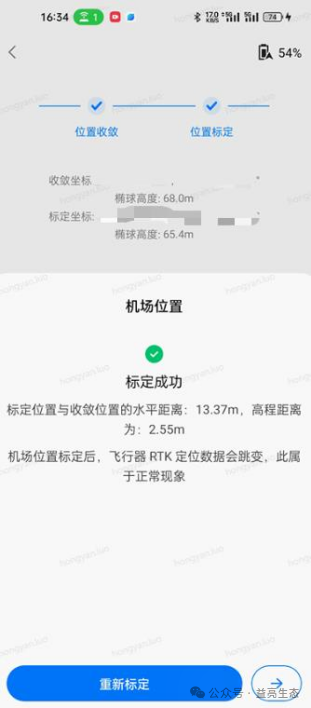

*RTK标定：推荐“免费网络账号标定”，确保机场周围无遮挡，人员远离2米以上，标定后位置变动需重新操作。
02航线与备降设置
*进离场航线：扫描勘察时生成的二维码导入，机场与勘察点距离≤20米；“一般”勘察结果需设置离场点，建议部署中继。

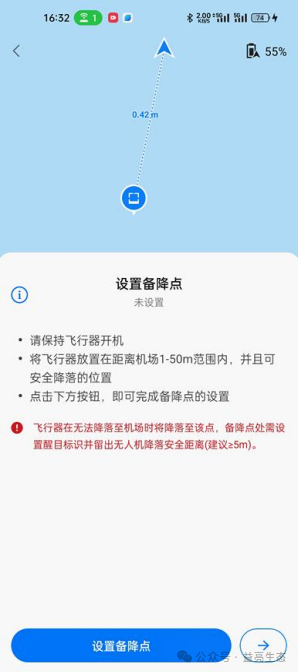

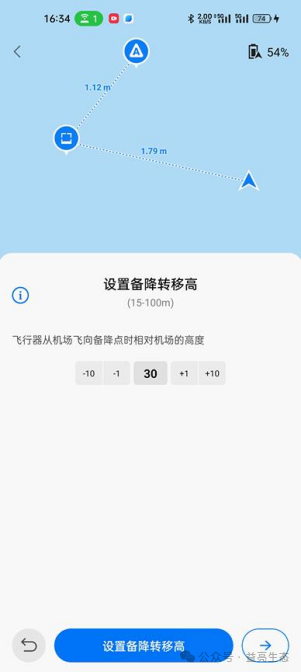

*备降点：在机场1-50米范围内设置安全降落点，转移高度15-100m，确保无障碍物。
03通电测试

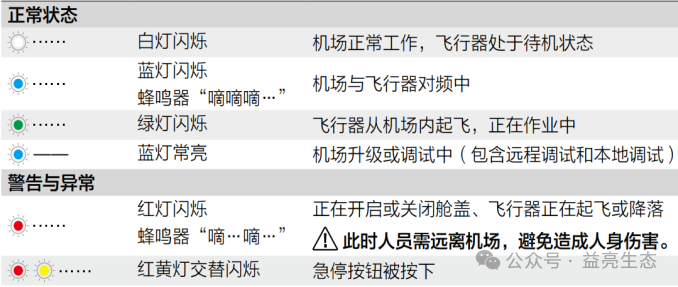

*上电后检查指示灯：电源红灯常亮、蓄电池蓝灯常亮/慢闪（满电/充电中）、网络绿灯快闪（数据传输正常）。
*功能验证：远程开启/关闭舱盖，测试飞行器自动起飞、返航及充电功能，确认图传与RTK信号稳定。
六、验收与维护：长效运行保障
验收标准
01
*材料验收：需提交勘察结果、安装环境照片、地线/线缆连接照片等资料。
*性能验收：设备倾斜度＜3°，接地电阻≤10Ω，网络带宽≥20Mbps（推荐40Mbps），飞行器起降与航线执行正常。
日常维护要点
02
*定期检查：每周查看接地线、线缆防水情况，每月测试备用电池续航，每年检测接地电阻。
*固件更新：通过司空2平台确保机场、飞行器、遥控器固件为最新版本。
*应急处理：遇舱盖异常，按急停按钮；飞行器失控时，用遥控器B控接管（长按“返航”+“暂停”键）。
结语
大疆机场3的布设安装是一项系统工程，从选址到调试的每一步都需严格遵循规范。通过科学规划、精细施工与全面测试，可充分发挥设备的自动化作业能力，为行业应用提供稳定高效的空中支持。如需进一步参考，可查阅官方《大疆机场3安装配置手册》或观看教学视频（https://enterprise.dji.com/cn/dock-3）。
